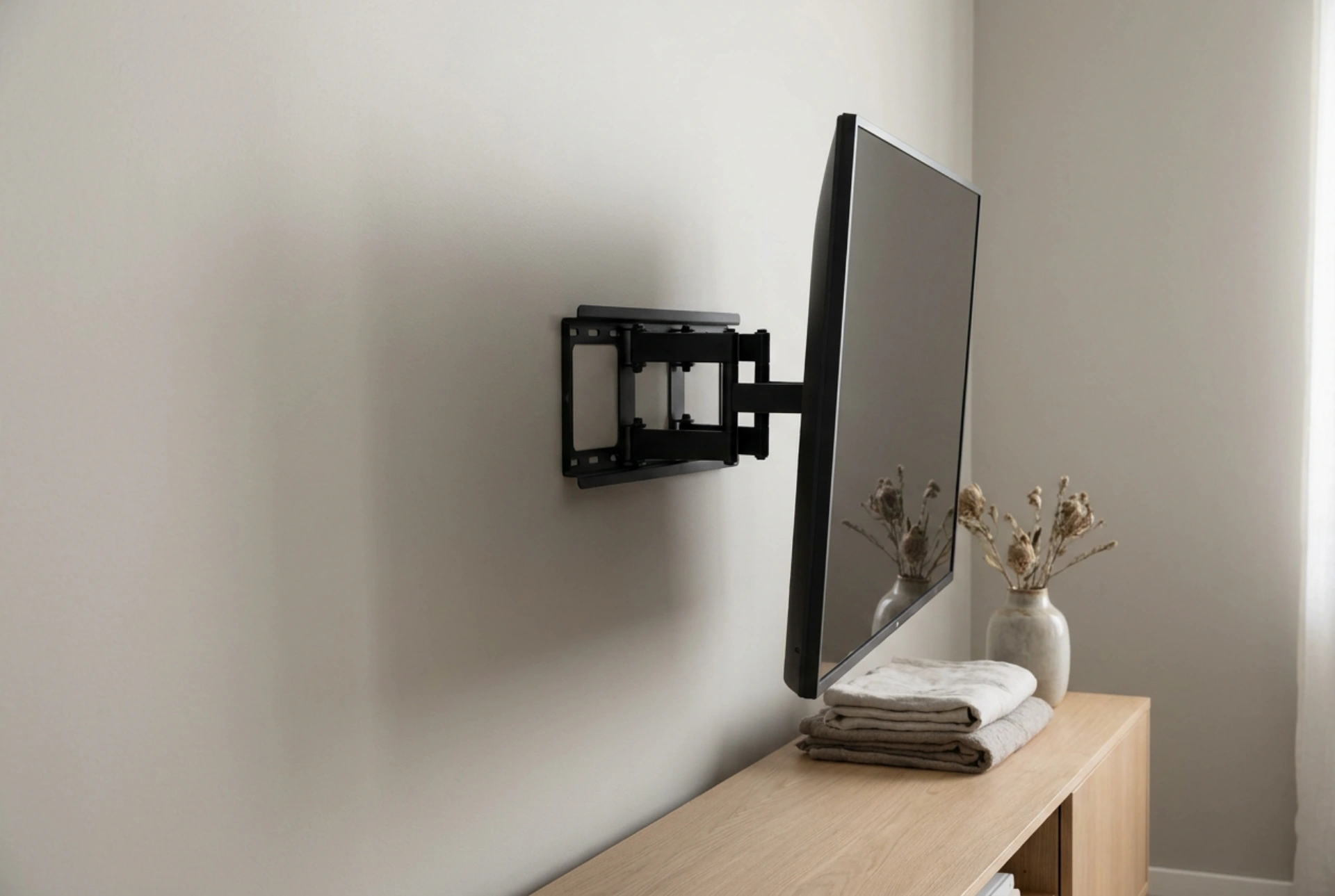

Instalar um televisor num canto utilizando um suporte articulado com braço extensor exige uma compreensão clara das forças mecânicas e da resistência dos materiais de fixação. Ao estender o braço telescópico, o peso do ecrã deixa de exercer apenas uma força de corte vertical e passa a gerar um momento de rotação substancial, multiplicando a força de tração exercida sobre as ancoragens superiores da parede.
A Física da Alavanca e a Engenharia do Suporte
O funcionamento de um suporte articulado baseia-se no princípio da alavanca. Quanto maior for a extensão do braço metálico, maior será o binário (torque) aplicado na base fixada à parede. Esta força mecânica tenta arrancar os parafusos superiores do seu alojamento, enquanto empurra os parafusos inferiores contra a parede, gerando uma força de compressão.
Para instalações de canto, onde o braço permanece frequentemente estendido, os suportes fabricados em aço carbono laminado a frio são os mais indicados devido ao seu elevado limite de elasticidade. Este material resiste à deformação plástica, garantindo que o braço não curve sob fadiga estática contínua. Adicionalmente, os suportes com braço duplo (sistema pantográfico) oferecem uma rigidez estrutural significativamente superior aos de braço único, distribuindo as forças de torção lateral de forma mais homogénea pela placa de fixação de parede.
Análise de Superfícies de Fixação e Sistemas de Ancoragem
A integridade da instalação depende inteiramente da interface entre o parafuso, a bucha e o material da parede. Cada tipo de superfície exige uma abordagem mecânica distinta:
- Betão e Tijolo Maciço: Nestas superfícies densas, a fixação ocorre por atrito puro através da expansão radial da bucha. Devem utilizar-se buchas de nylon virgem, que oferecem maior elasticidade e memória de forma que o plástico comum. Evite buchas de polietileno baratas, que tendem a deslizar sob cargas dinâmicas. O parafuso deve ter um diâmetro compatível para expandir completamente as paredes da bucha contra o furo cilíndrico.
- Tijolo Furado ou Blocos de Betão: Nestas estruturas ocas, as buchas convencionais de expansão não funcionam de forma fiável. Recomenda-se o uso de buchas de deformação por nó ou ancoragens químicas. A ancoragem química consiste na injeção de uma resina de poliéster ou epóxi no furo através de uma manga perfurada; a resina expande-se nos vazios do tijolo e endurece, criando uma fixação mecânica solidária de elevadíssima resistência.
- Gesso Cartonado (Drywall): O gesso cartonado não possui resistência mecânica para suportar as forças de arrancamento de um suporte articulado estendido. A instalação direta com buchas de expansão ou basculantes na placa de gesso deve ser evitada sob risco de colapso estrutural. A fixação deve ser efetuada diretamente nos montantes metálicos estruturais (perfis de aço galvanizado) utilizando parafusos adequados, ou reforçando a área com uma placa de contraplacado que distribua a carga por múltiplos pontos da estrutura interna.
Geometria de Instalação e Cálculo de Desimpedimento
A montagem num canto requer cálculos geométricos precisos para evitar que as arestas do televisor colidam com as paredes laterais ao ajustar o ângulo de visualização. Se o televisor for posicionado exatamente a 45 graus no canto, a metade da largura total da televisão forma o cateto oposto necessário para o cálculo do desimpedimento.
A distância do vértice do canto até à placa frontal do suporte, quando este está estendido, deve ser sempre superior a metade da largura horizontal do televisor. Caso contrário, a rotação da tela será severamente limitada pelas paredes adjacentes. Recomenda-se a escolha de um suporte com um comprimento de braço totalmente estendido que exceda esta medida teórica em pelo menos dez por cento, fornecendo a margem necessária para acomodar a espessura do próprio televisor e permitir ajustes angulares fluidos.
Padrão VESA e Ajustes de Alinhamento Fino
A compatibilidade física entre o suporte e a televisão é regida pelas normas VESA, que padronizam a distância em milímetros entre os pontos de fixação roscados na traseira do aparelho. Devido à elevada carga dinâmica aplicada ao movimentar a televisão no canto, é importante que os parafusos VESA apertem totalmente nas roscas metálicas internas do chassis do televisor, utilizando anilhas para distribuir a pressão de aperto e evitar danos na placa interna.
Finalmente, opte por suportes que possuam um sistema de regulação de nível pós-instalação que permita o ajuste de rotação horizontal. Pequenos desvios na perfuração da parede causados por imperfeições nos tijolos ou pela oscilação da broca podem resultar num ecrã desalinhado. Um mecanismo de afinação fina permite corrigir a inclinação do televisor sem a necessidade de efetuar novas perfurações na parede.
