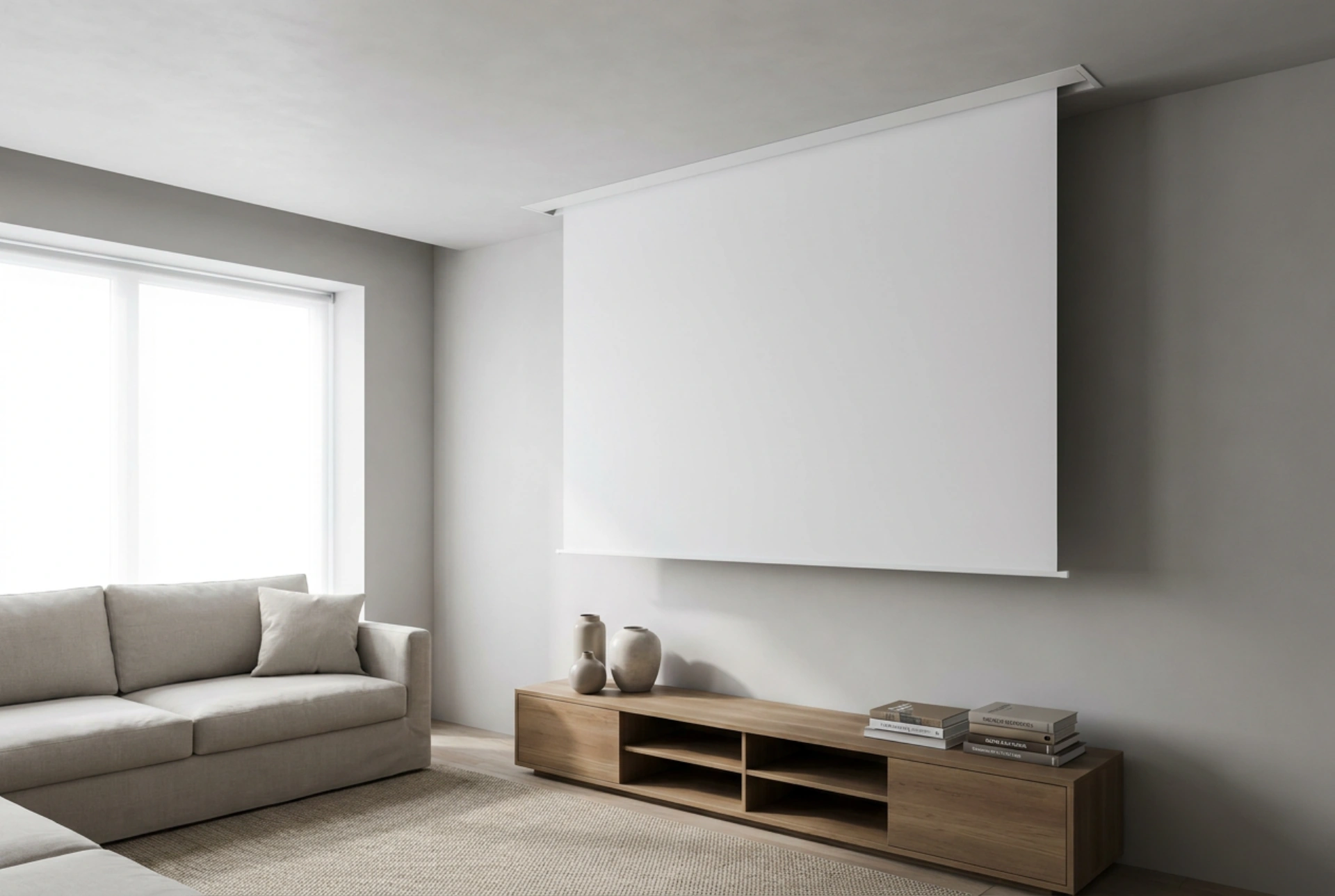

A instalação de uma tela de projeção elétrica no teto transforma qualquer espaço num cinema em casa altamente sofisticado, integrando a tecnologia de forma invisível na arquitetura da sala. Contudo, para além da componente estética, este processo exige um planeamento mecânico rigoroso, uma distribuição de carga calculada e um alinhamento milimétrico para garantir a longevidade do motor e a planeza perfeita do tecido de projeção.
1. Avaliação Estrutural do Teto e Física de Distribuição de Carga
Antes de iniciar qualquer perfuração, é fundamental compreender a constituição do teto onde a tela será suspensa. Uma tela elétrica de projeção pesa, em média, entre 12 e 25 kg, dependendo do tamanho e do motor interno. No entanto, o peso estático é apenas uma parte da equação; quando o motor arranca ou para, gera-se uma força dinâmica rotacional (torque) que exerce uma tensão adicional sobre os pontos de fixação.
Em tetos de betão maciço, a capacidade de carga é extremamente elevada. Neste caso, utilizam-se buchas de expansão metálicas, que funcionam através do princípio de atrito por expansão mecânica contra as paredes internas do furo de betão. Em tetos de gesso cartonado, a abordagem deve ser completamente diferente. O gesso cartonado simples não possui resistência mecânica para suportar forças de arrancamento contínuas. Nestas superfícies, a fixação deve ser feita diretamente nas vigas de suporte (perfis metálicos ou de madeira) utilizando um detetor de montantes, ou através da criação de uma subestrutura de distribuição de carga que ancore em múltiplos pontos utilizando buchas basculantes de metal de alta resistência.
2. A Importância Crítica do Alinhamento e Nivelamento
A gravidade é o fator mais crítico na conservação de uma tela de projeção. Se a carcaça da tela não estiver rigorosamente nivelada no plano horizontal, o tecido descerá com tensões laterais desequilibradas. Com o tempo, este desequilíbrio mecânico nas fibras do tecido (seja ele de PVC ou de base de fibra de vidro) causará rugas diagonais permanentes e deformações conhecidas como ondulações nas extremidades, arruinando a qualidade da imagem projetada.
A utilização de um nível a laser autonivelante é altamente recomendada em detrimento de um nível de bolha manual. O laser projeta uma linha de referência contínua ao longo de todo o teto, permitindo alinhar os suportes esquerdo e direito com uma tolerância de erro inferior a um milímetro. Adicionalmente, deve calcular-se o recuo necessário em relação à parede para evitar que a tela, ao descer, choque com obstáculos físicos como televisores de parede, quadros ou puxadores de janelas.
3. Procedimento de Fixação Mecânica Passo a Passo
Com os pontos de fixação identificados e marcados com precisão laser, inicia-se o processo de perfuração mecânica. Para tetos de betão, utilize uma broca com o diâmetro exato especificado pelo fabricante da bucha metálica de expansão. Um furo demasiado largo reduz drasticamente a força de arrasto do parafuso, comprometendo a integridade da instalação.
- Limpeza do furo: Remova todo o pó residual do interior do furo utilizando uma bomba de sopro ou aspirador. A presença de poeira de betão impede o contacto direto do metal da bucha com a parede de betão, reduzindo a eficácia da ancoragem.
- Inserção e expansão: Introduza a bucha metálica e aplique o torque necessário com uma chave adequada para expandir a camisa metálica dentro do betão de forma controlada.
- Instalação dos suportes: Fixe os suportes de suspensão fornecidos. Muitas telas utilizam um sistema de calha deslizante que permite ajustar a posição lateral da tela mesmo após a fixação dos suportes ao teto, facilitando o centramento com o projetor.
4. Integração Elétrica Segura e Ajuste dos Fins de Curso
Para o funcionamento elétrico, a solução mais segura passa pela ligação a uma tomada de teto previamente instalada ou pela passagem oculta de cabos através de calhas técnicas adequadas. A passagem de cabos internos deve seguir as normas locais de isolamento para evitar interferências eletromagnéticas com os cabos de sinal de vídeo.
Uma vez alimentada a tela, o passo final consiste na afinação mecânica dos interruptores de fim de curso (limit switches). Estes parafusos de ajuste, geralmente localizados na lateral da carcaça do motor, controlam a distância exata que a tela desce e sobe. Um ajuste incorreto pode fazer com que o motor continue a tensionar o tecido mesmo quando este já recolheu totalmente, provocando danos severos nas engrenagens, sobreaquecimento ou danos no próprio material de projeção.
