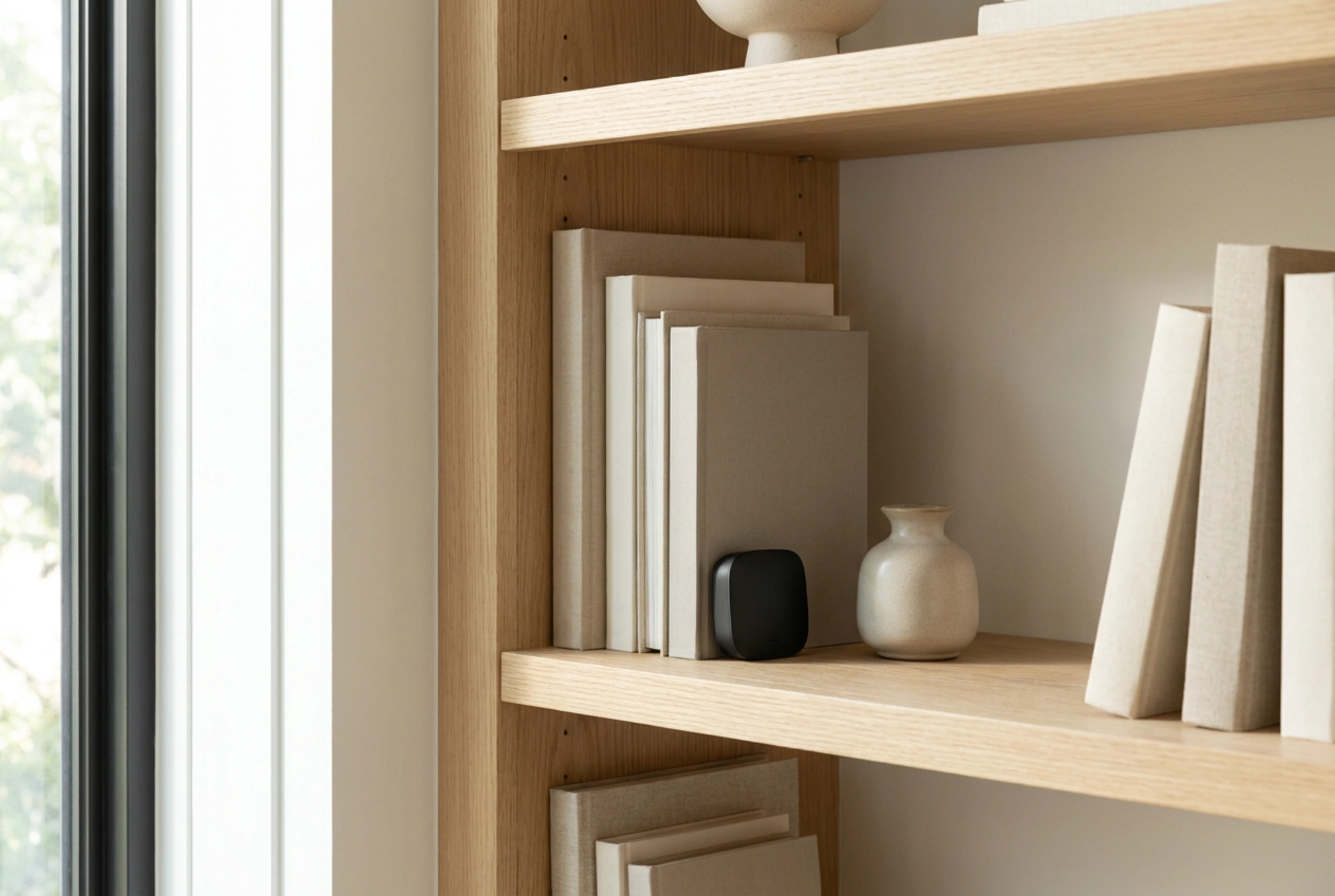

As mini câmeras com sensor de movimento e gravador integrado representam uma evolução na segurança residencial discreta, operando através da combinação de sensores térmicos, lentes ópticas e armazenamento digital compacto. Este sistema integrado permite monitorar ambientes de forma autônoma, ativando o registro de imagens apenas quando um evento físico real ocorre no espaço monitorado.
O princípio de detecção: Sensor Infravermelho Passivo (PIR)
O coração do sistema de ativação de uma mini câmera eficiente não é a lente em si, mas sim o sensor PIR (Passive Infrared). Ao contrário do que muitos pensam, o sensor de movimento não "vê" a imagem; ele detecta radiação térmica. Todos os objetos com temperatura acima do zero absoluto emitem radiação infravermelha, que é invisível ao olho humano, mas perfeitamente mensurável por semicondutores piroelétricos.
O sensor PIR é composto por duas fendas receptoras de material sensível à radiação infravermelha. À frente deste sensor, encontra-se uma lente de Fresnel, uma estrutura plástica segmentada que foca a radiação térmica proveniente de diferentes ângulos do ambiente nas fendas piroelétricas. Quando um corpo quente (como um ser humano ou um animal de estimação) passa pelo campo de visão, ele cruza sucessivamente as zonas cobertas pelas fendas do sensor. Essa variação rápida na quantidade de radiação infravermelha recebida gera uma oscilação de voltagem elétrica no circuito. O microprocessador da câmera interpreta essa variação diferencial como movimento e envia instantaneamente um sinal de ativação para o módulo de gravação.
A óptica e a conversão do sinal digital
Uma vez que o sensor PIR detecta a variação térmica e desperta o sistema, a lente óptica principal entra em ação. Esta lente, geralmente feita de vidro óptico de alta transmitância ou policarbonato especial, projeta a luz visível refletida pelos objetos do ambiente em um sensor de imagem digital, que pode ser do tipo CMOS (Complementary Metal-Oxide-Semiconductor).
O sensor CMOS é uma matriz de fotodiodos fotossensíveis. Cada fotodiodo converte os fótons de luz recebidos em cargas elétricas proporcionais à intensidade luminosa de cada ponto da imagem. Essas cargas elétricas analógicas são imediatamente processadas pelo Conversor Analógico-Digital (ADC) integrado, transformando-as em dados binários (zeros e uns). Para otimizar o armazenamento local, o processador de sinal de imagem (ISP) aplica algoritmos de compressão de vídeo (como H.264 ou H.265). Esses codecs reduzem drasticamente o tamanho do arquivo ao registrar detalhadamente apenas os pixels que mudam entre quadros sucessivos, mantendo estáticas as partes redundantes da cena.
Armazenamento autônomo e gravação em loop
Os dados digitais compactados são enviados diretamente para uma memória física não volátil, geralmente um cartão MicroSD. O funcionamento desse armazenamento segue uma lógica estrita de gravação em loop. Quando a memória atinge o limite de sua capacidade física de armazenamento, o firmware do dispositivo sobrescreve automaticamente os arquivos de vídeo mais antigos, garantindo que o sistema nunca interrompa o registro por falta de espaço.
- Gravação contínua vs. Gravação por evento: A gravação por evento, acionada pelo PIR, economiza até 90% do espaço de armazenamento e da energia da bateria, comparada à gravação contínua.
- Estabilidade de dados: O uso de memórias flash do tipo NAND garante que as informações fiquem seguras mesmo em caso de corte repentino de energia elétrica.
Gestão energética e o papel da física dos materiais
A autonomia de uma mini câmera sem fios depende de uma gestão de energia extremamente eficiente baseada na física dos acumuladores de lítio. As baterias de íons de lítio (Li-Ion) são escolhidas por sua alta densidade energética e baixa taxa de autodescarga. No entanto, o fator crítico para a longevidade da carga é o "modo de hibernação" (deep sleep) do aparelho. Enquanto não há movimento detectado pelo PIR, o processador principal e o sensor CMOS permanecem completamente desligados, consumindo apenas alguns microamperes necessários para manter o sensor piroelétrico ativo. Essa arquitetura de baixo consumo permite que pequenas baterias sustentem o monitoramento por semanas ou até meses sem necessidade de recarga constante.
Limitações físicas e posicionamento correto
Para obter o máximo desempenho do dispositivo, é crucial compreender algumas limitações impostas pelas leis da física e da óptica:
- Barreiras de vidro: Sensores PIR não funcionam através de vidros comuns de janelas. O vidro absorve a maior parte da radiação infravermelha de onda longa emitida pelo corpo humano, impedindo que as oscilações térmicas cheguem ao elemento piroelétrico. Portanto, a câmera não deve ser apontada através de uma vidraça para monitorar áreas externas.
- Fontes de calor estáticas e dinâmicas: Evite posicionar o dispositivo próximo a dutos de ar condicionado, aquecedores ou áreas sujeitas a correntes de ar quente repentinas. A rápida oscilação de temperatura do ar pode causar falsas detecções no sensor PIR.
- Iluminação e reflexos: A lente CMOS necessita de luz para gerar imagens nítidas. Reflexos diretos de luz solar ou de lâmpadas no ângulo de visão da lente podem saturar os fotodiodos do sensor, gerando imagens superexpostas e inutilizáveis.
