A organização de cabos sob a mesa de trabalho vai além da estética, influenciando diretamente a durabilidade dos condutores elétricos e a segurança contra sobreaquecimento. Compreender a física dos cabos e a mecânica de tração permite estruturar um sistema de gestão de cabos eficiente e livre de nós.
A física dos cabos: por que ocorre o emaranhado e o sobreaquecimento?
Quando múltiplos condutores elétricos são deixados soltos, a flexibilidade do isolamento de PVC ou poliuretano facilita a formação de laços mecânicos sob a menor vibração ou movimento. Além do caos visual, cabos elétricos enrolados de forma compacta criam um efeito indutivo indesejado e acumulam calor residual. A passagem de corrente elétrica gera calor por efeito Joule; se os cabos estiverem sobrepostos e sem ventilação adequada dentro de um organizador muito apertado, a dissipação térmica fica comprometida, acelerando a degradação do isolamento polimérico.
Outro fator crítico é a interferência eletromagnética (EMI). Cabos de alimentação de corrente alternada geram pequenos campos magnéticos oscilantes que podem induzir ruído em cabos de dados não blindados (como cabos Ethernet ou de áudio). Portanto, o agrupamento inteligente exige a separação física dessas duas categorias de condutores.
Triagem e a regra de ouro do raio de curvatura
Antes de introduzir qualquer organizador de cabos, é fundamental realizar uma triagem baseada na física dos materiais. Cabos de fibra ótica ou de cobre coaxial possuem um limite mecânico conhecido como raio mínimo de curvatura. Dobrar um cabo de cobre além deste limite causa microfissuras na estrutura cristalina do metal, alterando a impedância e podendo causar falhas intermitentes de sinal ou até mesmo curtos-circuito.
- Cabos de alimentação: Devem ser agrupados separadamente, mantendo uma distância mínima de 5 a 10 centímetros dos cabos de sinal sempre que possível.
- Cabos de dados: Podem ser unidos firmemente, mas sem compressão excessiva.
- Margem de folga (Slack): Deixe sempre uma curvatura suave (em formato de "S" ou "U") próximo às conexões para aliviar a tensão mecânica nas portas dos aparelhos.

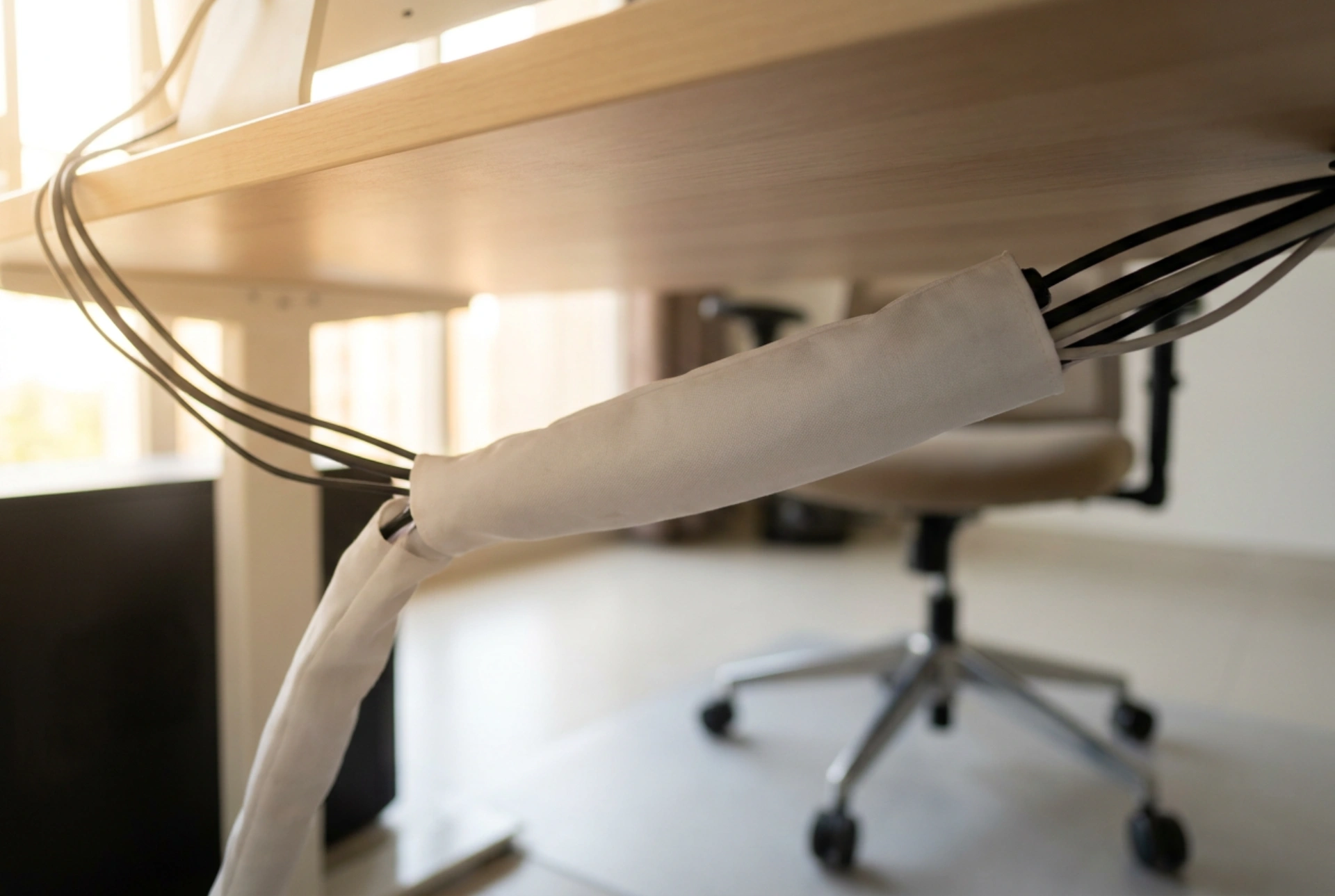

Tipos de organizadores e a mecânica de fixação
Para eliminar a desordem, o uso de organizadores suspensos ou calhas sob a mesa é a abordagem mais estável. Mangas de poliéster expansíveis ou organizadores espirais são excelentes para percursos verticais, enquanto calhas metálicas ou plásticas fixadas sob o tampo lidam melhor com a distribuição horizontal e o suporte de transformadores pesados.
Na fixação mecânica, o uso de fitas de velcro é amplamente superior às abraçadeiras de nylon rígido. As abraçadeiras de plástico exercem uma pressão pontual extrema que esmaga a blindagem interna dos cabos de rede e estrangula os condutores. O velcro distribui a força de compressão ao longo de uma superfície maior e permite ajustes futuros sem a necessidade de cortar o fixador, mitigando o risco de danificar acidentalmente o isolamento com lâminas.
Passo a passo para uma instalação sem erros
A montagem sistemática garante que a estrutura permaneça funcional a longo prazo, mesmo com a substituição eventual de periféricos.
1. Desconexão completa e mapeamento
Desligue todos os dispositivos da tomada e estenda os cabos no chão em linha reta. Isso elimina as torções internas acumuladas na capa plástica durante o uso anterior.
2. Fixação da calha ou guia horizontal
Instale o organizador principal na parte traseira inferior do tampo da mesa. Se utilizar calhas adesivas, limpe a superfície com álcool isopropílico para garantir a adesão química máxima do polímero adesivo, aguardando o tempo de cura recomendado antes de aplicar carga.
3. Agrupamento e roteamento
Comece a posicionar os cabos mais longos e grossos (alimentação) no fundo da calha. Em seguida, adicione os cabos de dados. Utilize mangas organizadoras flexíveis para descer os cabos que vão até ao chão, criando uma única coluna compacta.
4. Ancoragem de fontes e transformadores
As fontes de alimentação (tijolos de energia) são os componentes que mais geram calor. Eles nunca devem ser envelopados junto com os cabos de dados. Fixe-os individualmente na calha utilizando tiras largas de velcro, garantindo que as aberturas de ventilação natural fiquem desimpedidas.
Manutenção e flexibilidade do sistema
Um sistema de gestão de cabos eficiente é dinâmico. Evite selar completamente as vias de passagem. A escolha de organizadores abertos ou mangas com fecho lateral facilita a remoção rápida de um cabo sem a necessidade de desmontar toda a estrutura. Esta abordagem baseada na termodinâmica e na mecânica dos materiais garante um espaço de trabalho seguro, silencioso e visualmente limpo.
